如何使用仪器检测超声波模具的好坏?

浏览数:366

如何使用仪器检测超声波模具的好坏?

  超声波模具振态的好坏影响超声波焊头的寿命及熔接能力,更严重会致使超声波系统损坏,超声波模具振动型式需为谐振模态,振幅分布均匀,内交变应力分散,且数值要愈小愈好,因此判断超声波模具的振态是否正常,是制作超声波焊头最重要的工作。






超声波模具振态测试与判断主要有以下五个方面

一、HORNCHECK机台测试

检视超声波模具发振时频率(F)电流值〈A〉、电压值〈V〉是否在标准值之内;频率不在标准的范围内时,超声波的电气特性有可能是不一样的。也就是说当超声波模具不在标准频率时其谐振,并不代表其在标准频率范围内仍是可以保持谐振的。



超声波阻抗测试仪


检视超声波模具起振时之电流、电压是否有不正常之PULSE,PULSE大表示超声波焊头起振困难,即此表示超声波模具振态不佳。



超声波模具横波检测

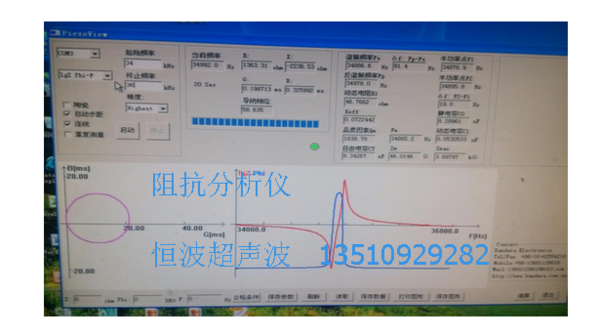

二、阻抗分析仪〈HP 4194〉测试

利用频率扫描检视超声波模具共振频率之波形是否正常,是否有复频率存在,超声波焊头除谐振频率外有接近的频率存在表示此超声波焊头是异常的。检视超声波模具共振阻抗值是否正常,原则上阻抗越低越好。

超声波阻抗测试仪

三、量测超声波焊头振幅检视振幅分布

超声波模具振幅呈平均分布表示焊头振态佳,应力分散。

超声波模具振态调整

四、手感触测超声波模具的振动状态

 正常的超声波模具其发振时是振动状态平顺,如起振时有抖动、两段发振或明显的横振波的情况都是属不正常,以手感触测时是可以察觉。超声波模具正常状况短时间发振测试是不会有温升,如在测试时即有温升状况是属不正常的超声波模具。

五、以计算机分析超声波焊头的振动状态

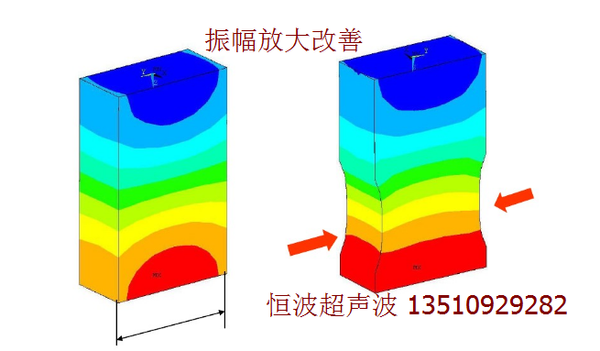

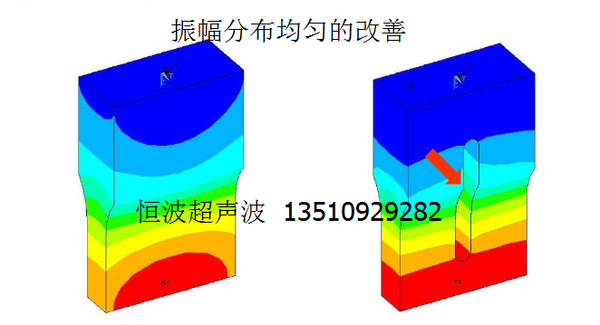

将超声波焊头之几何型体绘制成3D图文件,配合有限元素分析软件,输入焊头材质、材质之传导音速度及频率范围等参数,经扫描分析即可从计算机摹拟动画或影像上,检视判读超声波焊头的振动状态及焊头的应力、振幅分布状况。


模具电声检测

深圳恒波超声波设备有限公司是一家专业研发、制造、销售超声波设备/设计超声波模具/超音波模具合作企业。为了提高超声波模具品质自购CNC电脑雕刻机,同时缩短制模时间周期的在较短的时间内完成焊头的设计及制作。现除大规模生产各种标准规格超声波模具及制作相应的焊头外,公司设有焊头(HORN)设计制作车间,有从事焊头制作多年的师傅多名。根据不同形状、不同要求,采用美国原装进口铝合金材料,外观精美、耐用、深受客户的一致好评。
